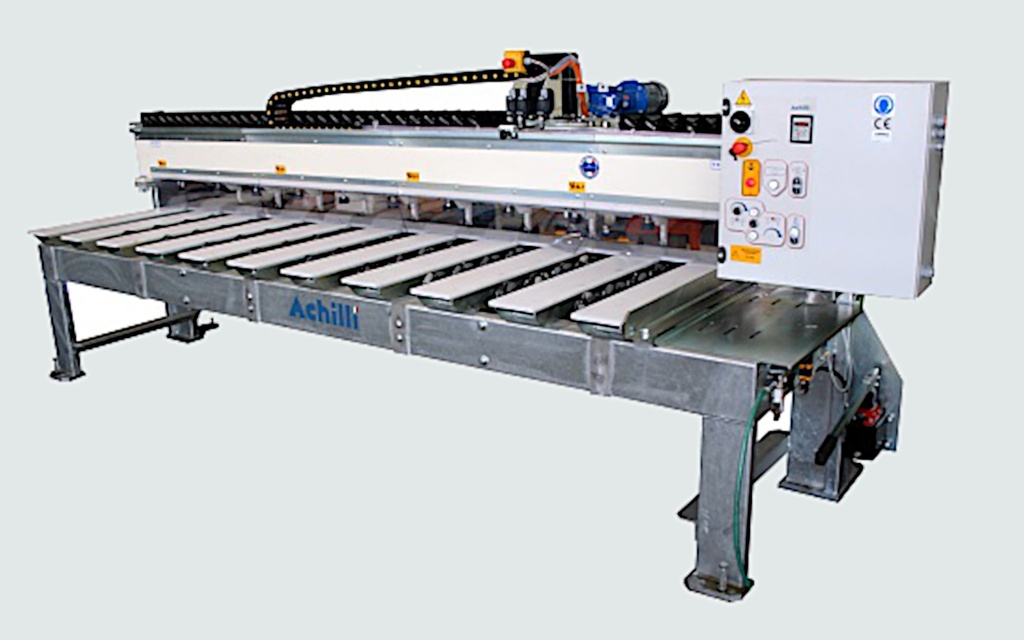

DEBITEUSE ACHILLI COUPE D'ONGLETS Mod. MSA

DEBITEUSE SPECIALE COUPE ONGLETS 45° modèle ACHILLI MSA

Débiteuse pour coupe d'onglet à 45° (+/-1°) Diamètre disque 350-400-450 MM
Course axe-X 3700 MM
Epaisseur de coupe de 10 à 80 mm Ou de 0 à 80 mm (en option)
Moteur principal: triphasé 4 pôles 400V 50-60Hz - Puissance 5,5KW (7,5 CV)
STRUCTURE DE LA MACHINE
Châssis robuste et compact en acier, sablé, traité en ceramique.
Soufflet de protection guides sur l'axe X.
10 pistons pneumatiques maintiennent la plaque à travailler.
Chaîne porte-cable
PLAN DE TRAVAIL
Plan de travail en bandes de polizene.
Dimensions du plan de travail: 3300 x 1000 mm
Plan de roulement escamotable à 32 billes multidirectionnelles;
Pour faciliter le chargement des tranches et en permettre la mise en place:
Monte et baisse manuel du plan de roulement par pompe hydraulique
DÉPLACEMENT DU PORTE-OUTIL
Précision max. du déplacement de la tête sur guides linéaires avec patins à billes.
Déplacement de l'axe X sur crémaillère et pignon.
Chariot motorisé à vitesse variable en direction de coupe et retour à vitesse max.
COMMANDES - PANNEAU ÉLECTRIQUE PRINCIPAL:
Interrupteur principal (mise en tension).
Touche “RESET” de réinitialisation.
Sécurité arrêt "coup de poing".

OUTIL APPLICABLE
- Disque diamanté diamètre 350-400-450mm, alésage 50 mm (non compris)

MOTORISATION
- Alimentation triphasé 400V 50-60Hz (tensions différentes sur demande)
- Moteur principal: 4 pôles kW 5,5 = 7,5CV, 1400 tpm @ 50Hz - 1700rpm @ 60Hz
- VITESSE VARIABLE 800-3400tpm DU DISQUE

ENCOMBREMENT & POIDS
- Mesures (au sol x hauteur): 4350 x 1500 x 1480 mm
- Poids net (sans accessoires): 925 Kg
